TED50 - Damper BIM REVIT

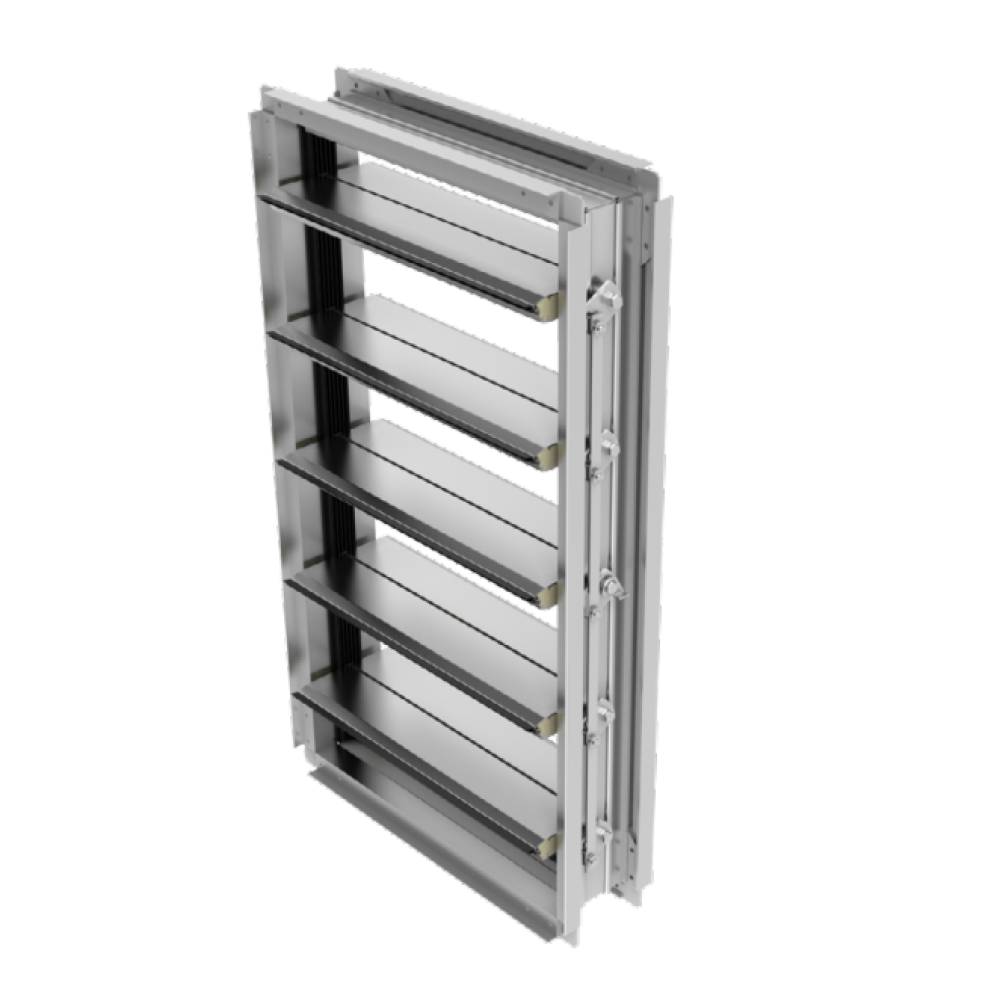

O TED50 da Ruskin é um atuador de lâmina aerodinâmica com eficiência térmica, projetado para controlar e regular o movimento do ar em sistemas HVAC de média a alta velocidade e pressão. Com lâminas em formato aerodinâmico de alumínio extrudado e isolado, oferece baixa queda de pressão quando aberto e atende à classificação de vazamento AMCA Classe IA quando fechado. Cada lâmina possui uma quebra térmica posicionada estrategicamente entre duas vedantes de borda dupla, criando uma "zona neutra" que elimina a transferência térmica e reduz o potencial de condensação.

Principais características:

• Material de Construção: Estrutura em alumínio extrudado 6063-T6, com lâminas em alumínio extrudado isolado.
• Eficiência Térmica: R-Value de 2,16, testado conforme ASTM C1363-2011, proporcionando isolamento térmico eficaz.
• Vedação das Lâminas: Vedantes tipo SantopreneTM TPV, fixados mecanicamente para maior durabilidade e eficácia.
• Operação: Pode ser operado manualmente, com atuadores elétricos ou pneumáticos para abrir e fechar.
• Atendimento às Normas: Satisfaz os requisitos de vazamento do International Energy Conservation Code (IECC).

Aplicações e Classificações de Desempenho:

• Classificação de Vazamento: AMCA Classe IA.
• Velocidade: Até 4000 fpm (20,3 m/s).
• Pressão: Até 8 in. w.g. (2,0 kPa).
• Faixa de Temperatura: -45°F a +185°F (-43°C a +85°C).
• Torque: Mínimo de 9 in-lbs/ft2.
• Fluxo de Ar: Bidirecional.

Opções e Acessórios:

• Quadro: Opções de moldura quebrada ou com flange T.
• Eixos e Vedação: Disponível com eixos hexagonais de aço e vedação em SantopreneTM.
• Acabamento: Anodização clara para proteção adicional.

Construção Padrão:

• Quadro: Alumínio extrudado 6063-T6 de 5” x 1” x .125” (127 x 25 x 3,2 mm).
• Lâminas: Alumínio extrudado 6063-T6 de 5/64” (2 mm), isolado para eficiência térmica.
• Ação das Lâminas: Opostas como padrão (OA), ação paralela opcional.
