Detalhes de Dobras de Vergalhões - BIM REVIT 2018

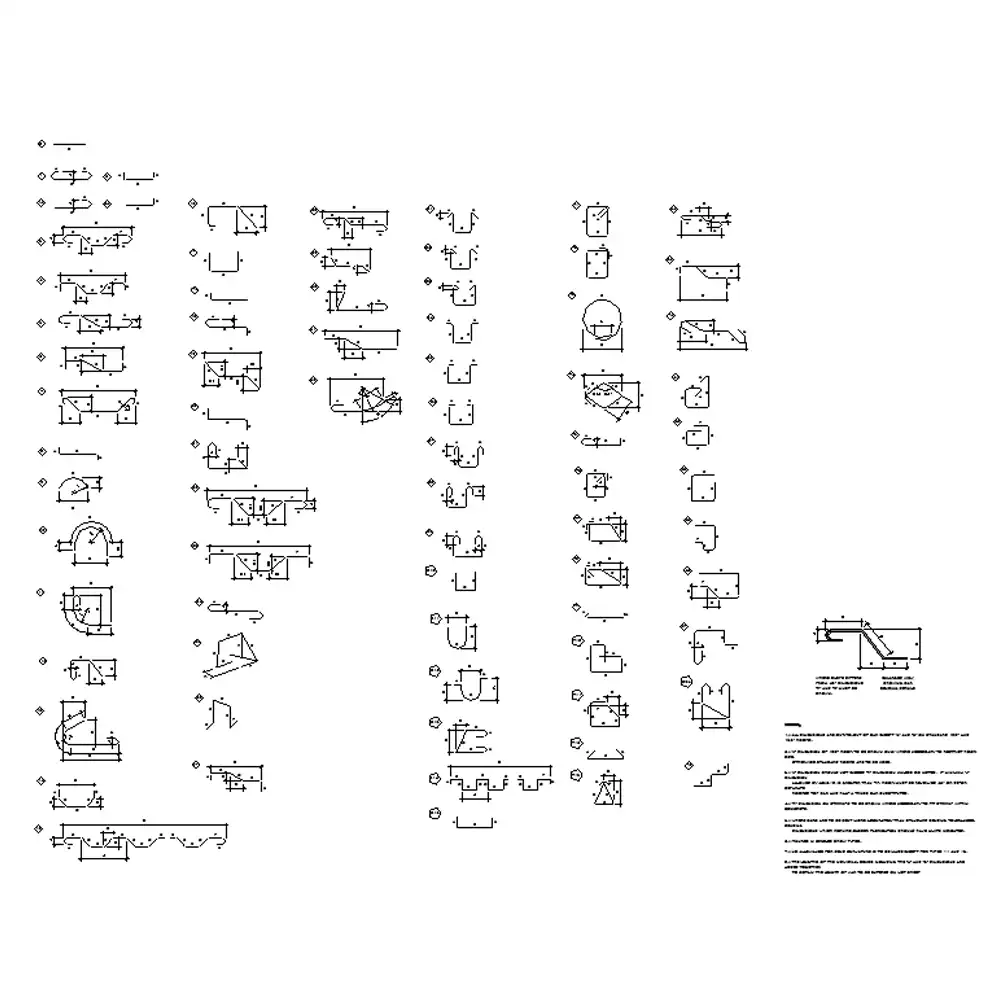

Esta vista de detalhes de dobras de vergalhões apresenta exemplos de diversas configurações de dobras e estribos para aplicações em projetos de estruturas de concreto. O arquivo inclui representações detalhadas das dimensões e dos tipos de dobramentos de vergalhões, conforme as especificações do código ACI-318, permitindo que os projetistas ajustem as barras de aço conforme as necessidades específicas do projeto, garantindo segurança e conformidade.

Principais Características:

• Dimensões Externas: As dimensões fornecidas são medidas de ponto a ponto, exceto as dimensões "A" e "G" para ganchos padrão de 180° e 135°, que seguem critérios específicos.

• Restrição de Tamanho do Gancho: A dimensão "J" do gancho de 180° deve ser indicada somente quando necessário para restringir o tamanho do gancho; caso contrário, são utilizados ganchos padrão.

• Limitação de Dimensão "J": A dimensão "J" não pode exceder a dimensão "H", a menos que explicitamente indicado. Se a "J" mínima permitida pelo ACI-318 for maior que "H", o gancho deve ser rotacionado em 45° ou 90°, ou a barra com gancho superior e metade de uma barra de treliça devem ser usadas.

• Ajuste nos Stirrup: A dimensão "H" nos stirrups é indicada onde necessário para garantir que o stirrup se ajuste corretamente dentro do concreto.

• Precisão no Dobramento: Quando as barras exigem dobramento mais preciso do que as tolerâncias padrão, as dimensões de dobramento devem ser especificadas com limites para garantir maior precisão na fabricação.

• Tipos de Gancho: As figuras em círculos representam os tipos de gancho, facilitando a identificação das diferentes variações de dobramento e aplicação.

• Curvatura do Gancho: Não há permissão para adicionar curvatura no dobramento, exceto nos tipos 11 e 13.

• Cálculo do Comprimento Total: O comprimento total da barra é calculado pela soma dos comprimentos dos dobramentos individuais, incluindo as dimensões "A" e "G", que devem ser somados para obter o comprimento total a ser informado na lista.

Principais Aplicações:

• Projetos de Estruturas de Concreto: A vista de detalhes de dobras de vergalhões é essencial para o dimensionamento preciso de barras de aço em projetos estruturais de concreto, atendendo a diferentes requisitos de dobramento e aplicação.

• Cálculos de Barras de Aço e Ganchos: Utilizada para detalhar e especificar as dimensões de ganchos e estribos, assegurando que as barras de aço atendam aos requisitos do projeto de maneira adequada.

• Ajustes de Fabricação e Execução: Esta vista facilita o ajuste e fabricação de vergalhões, permitindo que os engenheiros e projetistas determinem as tolerâncias necessárias para garantir que as barras sejam produzidas de acordo com as especificações do projeto.

Sinônimos: Detalhes de dobras de vergalhões, vista de dobras de barras de aço, detalhes de estribos, desenhos de dobras de vergalhões, detalhes de dobramentos de barras de aço, vista de barras de aço com gancho, especificação de dobras de vergalhões, desenhos de ganchos de vergalhões, representação de dobras de vergalhões.
