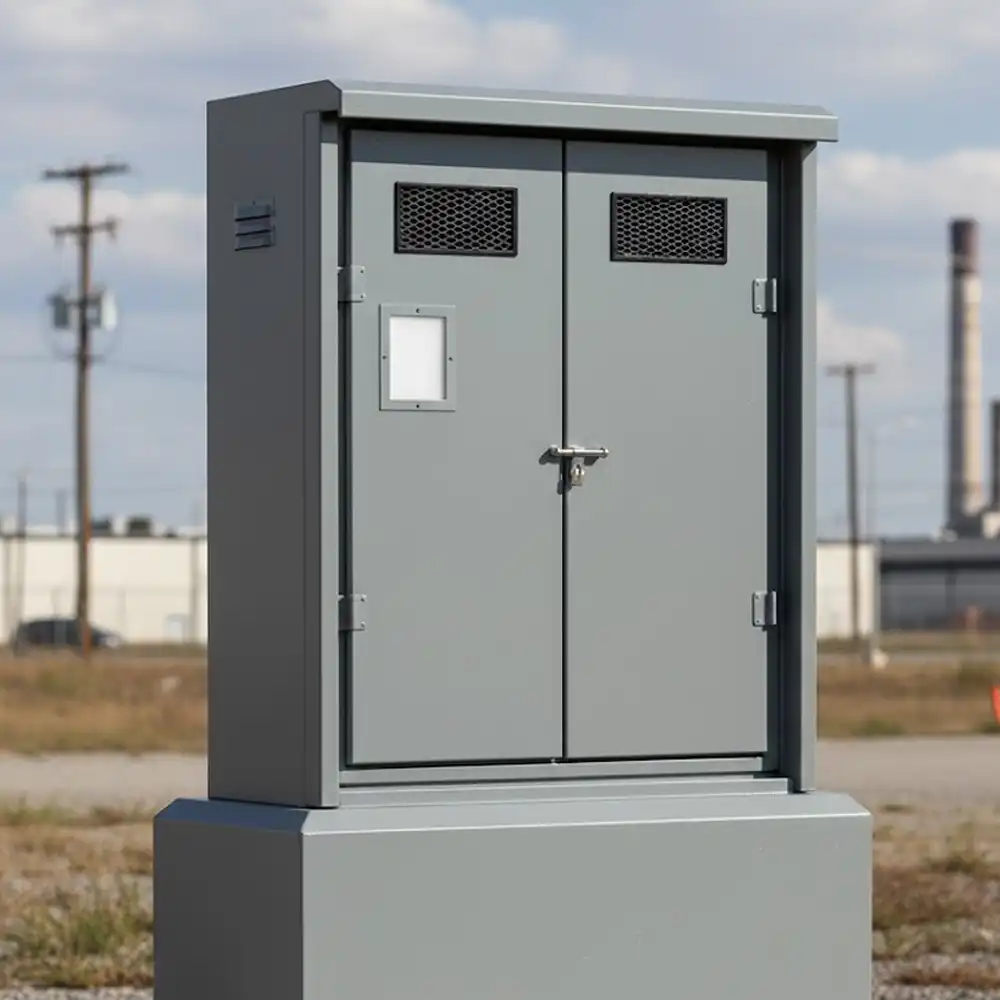

Quadro Elétrico Externo – BIM REVIT 2020

Quadro elétrico externo destinado à representação de painéis de distribuição e controle instalados em áreas externas, auxiliando na composição e detalhamento de projetos técnicos e arquitetônicos. O elemento permite a correta visualização do volume, posicionamento e presença do quadro elétrico em ambientes externos, contribuindo para a compatibilização entre disciplinas e para a clareza da documentação do projeto.

Principais Características

• Configuração externa: Representação de quadro elétrico projetado para instalação em áreas externas.

• Estrutura com gabinete e base: Composição volumétrica que inclui corpo principal e base de apoio.

• Portas frontais: Presença de portas que facilitam a identificação do acesso ao painel no projeto.

• Elementos de ventilação: Indicação de grelhas de ventilação na fachada do quadro.

• Representação técnica: Modelagem adequada para uso em projetos de instalações e arquitetura.

Principais Aplicações

• Áreas externas de edificações: Implantação em fachadas, áreas técnicas e zonas de serviço.

• Projetos elétricos: Representação de painéis de distribuição, comando ou proteção.

• Projetos industriais e comerciais: Aplicação em ambientes que demandam quadros elétricos externos.

• Compatibilização de projetos: Apoio à coordenação entre projetos elétricos, arquitetônicos e complementares.

Sinônimos

Painel elétrico externo, quadro de distribuição externo, gabinete elétrico externo, armário elétrico externo, painel de comando externo, caixa elétrica externa
