Colunas de Madeira com Conexões Metálicas – BIM REVIT 2009

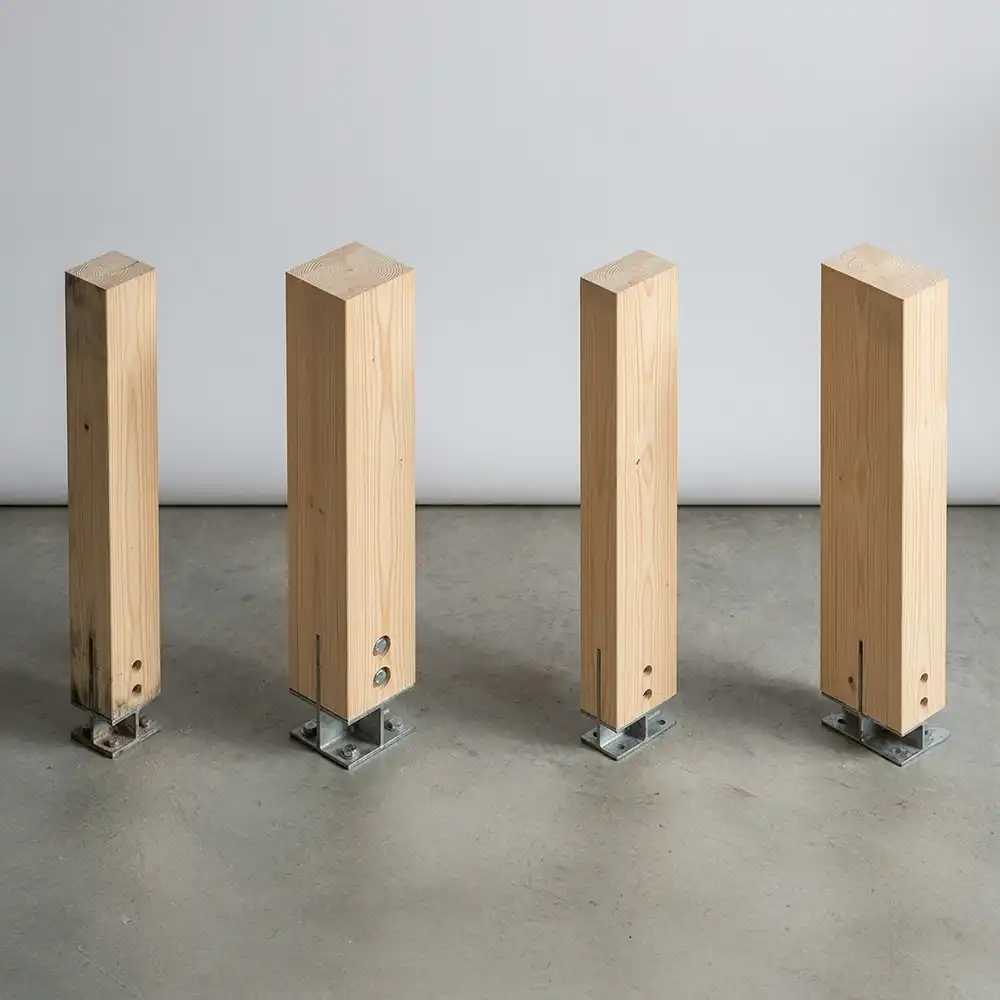

Coluna de madeira com conexão metálica tipo knife plate para projetos BIM no Revit 2009, com alto nível de detalhamento e parâmetros compartilhados. Este modelo representa pilares de madeira com ligação metálica, possibilitando maior precisão na modelagem de estruturas em madeira, especialmente em sistemas com elementos laminados colados (glulam) e conexões estruturais detalhadas.

Principais Características:

• Modelo Paramétrico: Coluna em madeira com conexão metálica tipo knife plate, permitindo ajustes conforme a necessidade do projeto
• Configurações Flexíveis: Opções com conector independente ou integrado à base de coluna em madeira laminada colada (glulam)
• Parâmetros Compartilhados: Permite extração de quantitativos e inclusão em tabelas de forma eficiente
• Compatibilidade com Famílias Estruturais: Pode ser utilizado em diferentes configurações de colunas estruturais
• Níveis de Detalhamento:
  • Médio: representação das chapas metálicas
  • Alto: detalhamento completo com parafusos
• Aplicação Técnica: Indicado para projetos que exigem detalhamento de ligações metálicas em estruturas de madeira

Principais Aplicações:

• Projetos Estruturais em Madeira: Modelagem de pilares e sistemas estruturais em madeira
• Estruturas em Madeira Engenheirada: Aplicação em projetos com elementos glulam
• Detalhamento de Conexões: Representação de ligações metálicas tipo knife plate em colunas
• Compatibilização de Projetos: Integração entre elementos estruturais em modelos BIM
• Documentação Técnica: Apoio na geração de quantitativos e detalhamentos construtivos

Sinônimos: Coluna de madeira com chapa metálica, conector knife plate para madeira, ligação metálica em coluna de madeira, pilar de madeira com conexão estrutural, coluna estrutural em madeira, pilar glulam com conexão metálica
