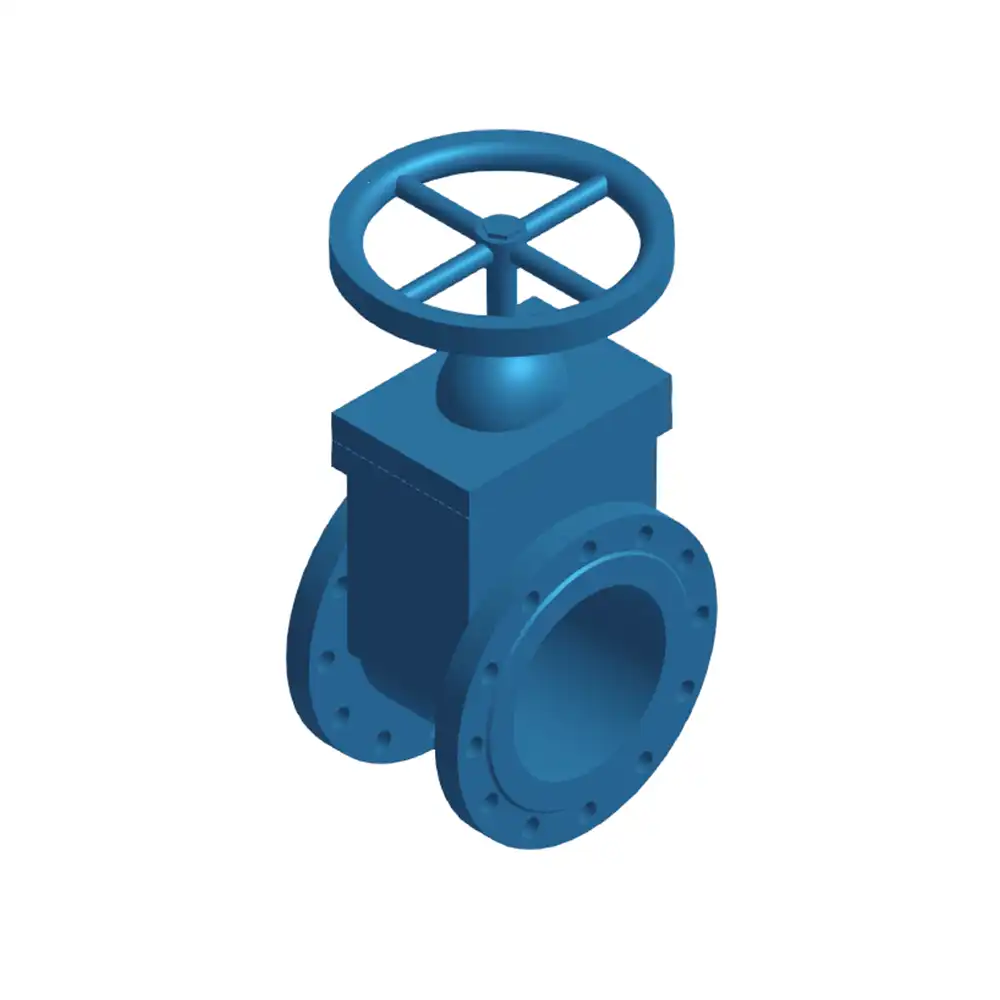

Válvula de Gaveta Flangeada com Volante GATE402006 165 - BIM REVIT 2023

A Válvula de Gaveta Flangeada com Volante GATE402006 165 é essencial para o isolamento confiável do abastecimento de água em sistemas hidráulicos prediais e industriais. Desenvolvida para a montagem direta com flanges PN16, possibilita o bloqueio total do fluxo para manutenções em equipamentos ou maquinários sem a necessidade de esvaziar toda a rede de tubulações, otimizando a eficiência operacional do projeto.

Principais Características:

• Isolamento Eficiente: Sistema de cunha emborrachada (vedação macia) que assegura estanqueidade completa e bloqueio total do fluxo quando fechada.

• Haste Não Ascendente: Configuração compacta com haste interna que não se eleva ao acionar o volante, ideal para espaços confinados e shafts técnicos.

• Padrão de Flanges PN16: Dimensionamento normativo conforme a EN1092-2 (antiga DIN2533) que simplifica o alinhamento e o acoplamento direto nas tubulações.

• Corpo Plano Otimizado: Comprimento de face a face estruturado conforme os padrões EN558-1 série 14 (antiga DIN3202 F4) para compatibilidade dimensional exata.

• Ampla Faixa Térmica: Adequada para operação em fluidos com temperaturas que variam de -10°C até +110°C.

Principais Aplicações:

• Sistemas de Climatização (HVAC): Utilizada no isolamento de circuitos de água gelada (chilled water) e sistemas de aquecimento central em áreas técnicas.

• Redes de Água Potável: Aplicação em sistemas de distribuição de água potável, tanto quente quanto fria, em edifícios de múltiplos pavimentos.

• Salas de Bombas e Utilidades: Integração em barriletes de recalque, centrais de água e maquinários prediais que exigem pontos de bloqueio para manutenção preventiva.

Sinônimos: Registro de gaveta flangeado, válvula de bloqueio com volante, registro flangeado PN16, válvula de cunha emborrachada, registro de isolamento hidráulico, registro de gaveta ferro dúctil.
